Fala jovem padawn, é muito comum no dia a dia encontrarmos um componente com defeito e precisar substituir.
E nessa hora eu tenho que assumir que é muito chato ficar procurando placa por placa qual terá o bendito componente.
Mas fica tranquilo que hoje vou trazer um passo a passo que vai te ajudar e muito nessa hora.
Reunindo a sucata
Você vai catalogar todas as suas placas de sucata. Por exemplo aqui na ldn eu comprei cestas organizadores e numerei por filas: fila 1, 2, 3...
Cada filha tem uma quantidade X de placas separadas por marca. Então de posse de um caderno fiz anotações seguindo esse padrão.
Tá, mas e agora?

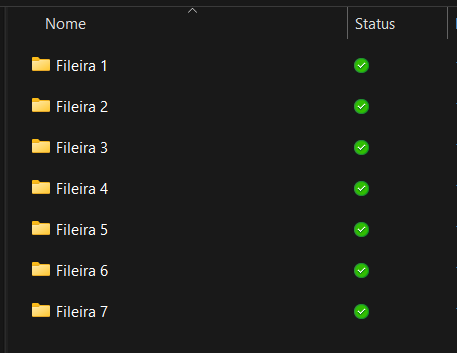

Vamos baixar o esquema de todas as placas que anotamos e organizar em pastas seguindo o padrão da anotação. Primeiro criamos as pastas.

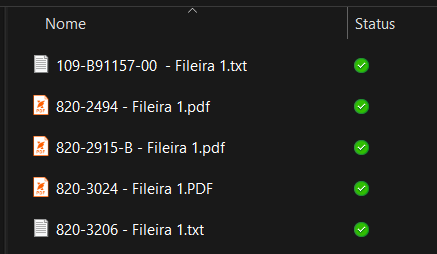

E dentro das pastas vamos colocar os esquemas cada um na sua pasta conforme anotação.
Mas e como isso vai me ajudar?
Agora tudo o que precisamos é usar um leitor de PDF. No meu caso eu uso o Foxit versão free, mas na prática pode usar X-PDF, Adobe Reader e qualquer um que tenha busca avançada.
A grande maioria deles usa o atalho SHIFT + CTRL + F para ativar o busca avançada.

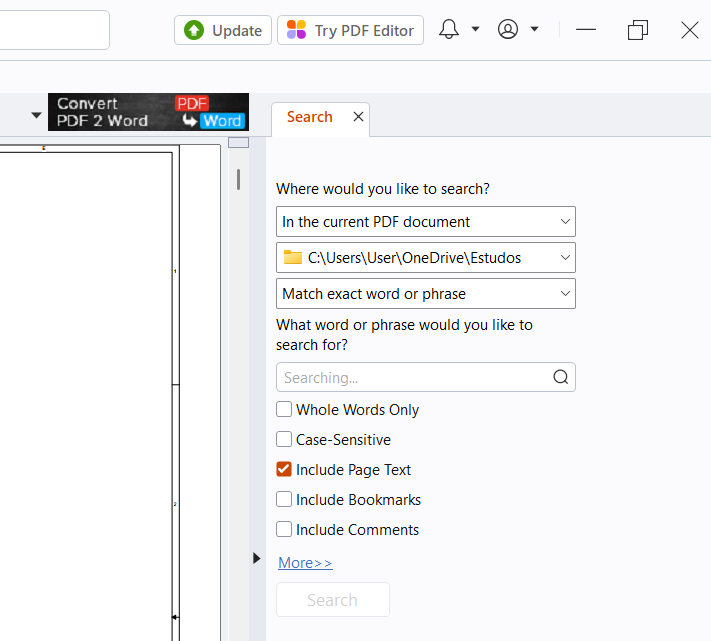

Acima podemos ver a configuração original da busca.
Where would you like to search? Onde vamos realizar a busca, por padrão vem no documento atual.
Segunda caixa é o diretorio da pasta onde queremos realizar a busca. Aqui vamos apontar para a pasta onde baixamos os esquemas que anotamos.
Depois digitamos o modelo do componente que estamos buscando e clicamos em Search.
Se você seguiu todos passos e nas suas sucatas existe o componente que está pesquisando o resultado será uma lista das placas que tem esse componente.

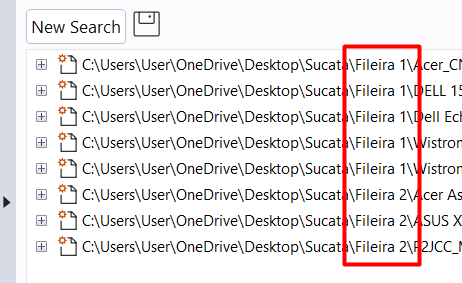

Note que no caminho do esquema listado podemos observar a fileira 1, onde encontraremos nossa placa de sucata.

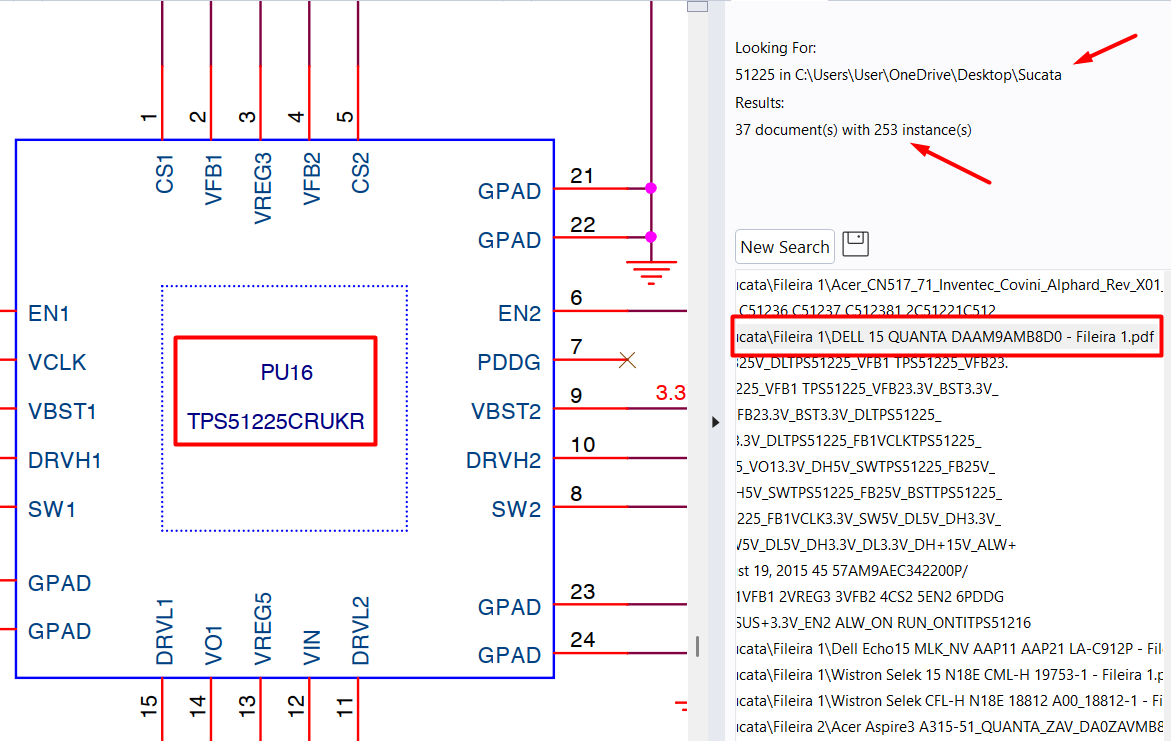

Na imagem abaixo podemos ver os resultados encontrados e ao clicar em uma das placas podemos ver a fileira e modelo da placa e abrimos na página do componente que estamos precisando. Nesse caso PU16 TPS51225CRUKR.
E assim finalizamos. Espero que esse artigo tenha te ajudado, não esquece de deixar seu comentário e compartilhar esse artigo com seus colegas.
