Diagrama do Iphone 8

Veja nesse post a descrição dos componentes do iphone 8.

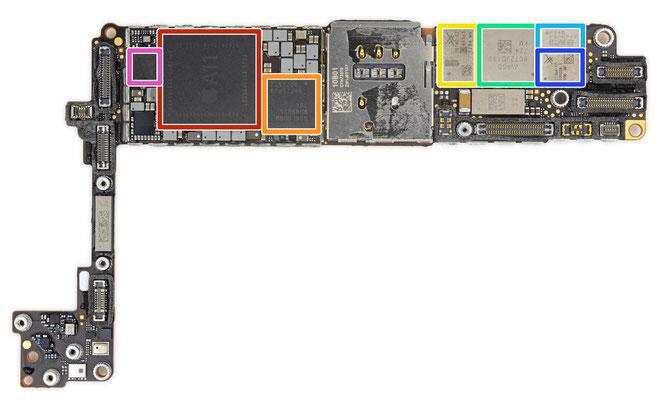

Na imagem abaixo podemos ver a placa por cima.

? Apple 339S00434 A11 Bionic SoC processador com memória SK Hynix H9HKNNNBRMMUUR 2 GB LPDDR4x RAM;

? Modem Snapdragon X16 LTE Qualcomm MDM9655;

? Skyworks SkyOne SKY78140;

? Avago 8072JD130;

? P215 730N71T - likely an envelope tracking IC;

? GSM four-band power amplifier Skyworks 77366-17;

? Reliable NFC module NXP 80V18

Na imagem abaixo temos a visão de baixo.

? WiFi / Bluetooth / FM radio module Apple / USI 170804 339S00397;

? Power Management ICs Apple 338S00248, 338S00309 and S3830028;

? 64 GB NAND flash memory Toshiba TSBL227VC3759;

? Gigabit LTE RF Qualcomm WTR5975 transceiver and power management chip PMD9655;

? Broadcom 59355 - iteration of the wireless charging chip BCM59350;

? NXP 1612A1 - iteration of the Tristar 1610 charging chip;

? Radio switches Skyworks 3760 3576 1732 and SKY762-21 247296 1734
